TAŞIT PERFORMANS TEST KUYRUK MİLİ (PTO) TEST SİSTEMİ

Kullanım Yeri: Taşıtların kuyruk mili performans testi amacıyla kullanılmaktadır. Taşıt laboratuarda sabitlenerek
kuyruk miline bağlanan hassas kontrollu dinamometre ile yük altında performans test prosedürü uygulanmaktadır.
Özellikle tarım traktörlerinin Sertifikalandırılmasında kullanılmaktadır.
Uluslararası Normlar: Taşıt imalatçılarının belirledikleri veya aşağıda sıralanan uluslararası sertifikalandırma testi
prosedürlerinde tanımlanan otomatik yükleme çevrimi programlanarak test sertifika raporları çıkartılabilmektedir.
TS ISO 789 – 1 , TS ISO 789 – 9, TS 5674, ….,….
Ölçülen Parametreler: Kuyruk mili devri, Kuyruk milinde moment, Yakıt sarfiyatı, Duman koyuluğu, Blow by,
Sıcaklıklar, Basınçlar, Çevre şartları,
ölçülmektedir ve dolayısıyla güç kW ve diğer performans parametreleri hesaplanabilmektedir. Sonuçlar grafik veya
tablo şeklinde raporlandırılmaktadır.
Kullanım Şekli: Motor Gaz Kolu otomatik kontrolü ile traktör motorunun gaz kolu açısı hassas şekilde kontrol
edilmekte ve böylece her noktada ve her modda yükleme yapılabilmektedir. Tüm kontrollerin ve toplanan değerlerin
MOTEST bilgisayar sistemine entegre edilmiş olması dolayısıyla özel test adımları otomatik olarak koşturulabilmekte
ve test raproları otomatik olarak çıkartılmaktadır.
Traktör motorunun otomatik çalıştırılması, durdurulması, ölçülen değerlerde daha önceden tanımlanmış limitlerin
aşılması ve benzeri durumlarda, operatör kontrolü olmadan test otomatik olarak ve güvenli biçimde durdurulmakta ve
operatöre testin niçin durdurulduğu raporlanmaktadır.
Sistem, ve ilgili tüm standartlara uygun test yapabilme ve rapor üretebilme yeteneğine sahiptir.

PTO TEST SİSTEMİNİN ÖZELLİKLERİ
• Hassas yükleme yeteneği
• Motor/Traktör gaz kolu otomatik kontrolü
• Yük altında performans, ömür ve kalite testi
• Anlık veri görüntüleme
• Traktörün yakıt sarfiyatının ölçümü
• Çevre sıcaklığı, nemi ve basıncı ölçümü ve
• Test esnasında motorun yakıt, emme havası, yağ ve motor suyu gibi verilerin hassas olarak ölçümü
• Ölçümlerin rapor formatında çıktısını alabilme
PTO Sisteminde kullanılan MOTEST yazılımı ile test prosedürü oluşturulabilir ve sistem otomatik olarak çalıştırılabilir.

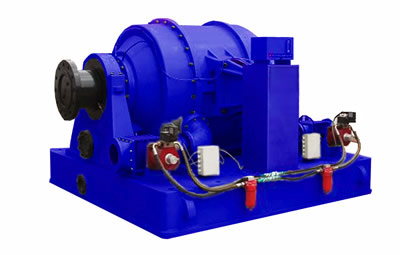

TUD - TUZEKS YÜKSEK KAPASİTELİ HİDROLİK DİNAMOMETRELERİ – TUD S
TUD-S serisi TUZEKS Hidrolik Dinamometreleri günümüz teknolojisine uygun çift yönlü frenleme ihtiyacı olan test sistemlerinde yüksek verimlilikte çalışan, hidrolik dinamometrelerdir. TUD-S dizel her çeşit motorun testinde kullanılabildiği gibi motor karakteristiğinin belirlemede zaruri ihtiyaç olan şanzuman güç ve verimlilik testinde de kullanılabilir.
TUD-S, çift yönlü dinamometrede sürekli olarak her iki yönde güç absorbe etme yeteneği olan, küçük hacimli ve kurulumu kolay bir dinamometredir. Yüksek frenleme momenti, hassas ölçüm ve stabil çalışma özelliği vardır. Statik testler için uygun reaksiyon süresi vardır.

STANDART ÖZELLİKLER
.- Her iki yönde güç absorbsiyon özelliği,
.- Küçük hacimli ve kurulumu kolay,
.- Yüksek ölçüm hassasiyeti,
.- Büyük frenleme momenti,
.- Yüksek doğruluk ve hızdaki sensör ile elektromanyetik
ölçüm,
.- Stabil çalışma özelliği,
.- Kolay kurulum, kullanım ve bakım özelliği,
.- İstanbul Tuzla semtinde yerleşik servis ve bakım.

TEKNİK ÖZELLİKLER

Model	Max Güç (kW)	Max Tork (nM)	Standart Hız (RPM)	Max Hız (RPM)
TUD/S 7500	9000	85000	2500	Optional

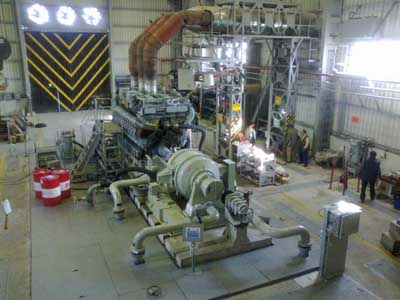

Yanda örneği görüldüğü gibi özellikle denizcilik sektöründe yoğunlukla kullanılan bu büyüklükteki Hidrolik (Sulu)
Dinamometreler ilk defa ülkemizde Tuzeks tarafından imal edilmiş olup talebin az olması sebebiyle projeye özel imalat
planlaması yapılmaktadır.
Dinamometre Kontrol sistemi projeye uygun olarak TUC/w ve TVT MOTEST veya müşteri özel talebine uygun olarak
diğer kabul görmüş imalatçılardan seçilmektedir.
Montaj, işletmeye alma ve en önemlisi Satış Sonrası Destek hizmetlerinin tamamı İstanbul Tuzla tesisimizden verilmektedir.

Komple anahtar teslim test odası planlama ve projelendirme, Temel vibrasyon izolasyonu, Test odası mekaniği, Baseplate, motor ayakları, şaft muhafazası, Motor arabası; otomatik, yarı otomatik docking, Dinamometre; montaj, işletmeye alma, komple hizmetleri, Veri toplama sistemi; projelendirme, imalat, entegrasyon, komple hizmetleri, Motor test otomasyonu; montaj, işletmeye alma, komple hizmetleri, test çevrimi, gaz kolu otomasyonu, Algılayıcılar; sıcaklık, basınç, nem, tork, devir, Motor suyu soğutma ve otomatik kontrolu, Motor yağ soğutma ve otomatik kontrolu, Yakıt soğutma ve otomatik kontrolu, Emme havası şartlandırma; sıcaklık ve nem kontrolu, Tüm motor test yan tesisleri: havalandırma, güvenlik sistemli yangın söndürme, atıkların işlenmesi
